Pioneer DV-868Ai - inside 12.12.2003
Recenze teprve vyjde v časopisu Stereo & Video, jedná se o velmi nový stroj. Pojďme se podívat inside do přístroje včetně detailů na jednotlivé IO v porovnání se staršími modely. Základní informace o přehrávačích naleznete např. tady stereomag.cz.

Blokové schéma od DV-747A (prakticky shodé má i 757 a 668/868) (Block diagram of old DV-747) tady/here.

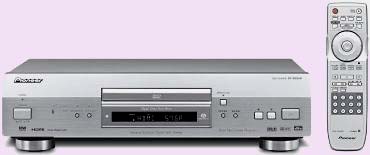

přední pohled na přístroj

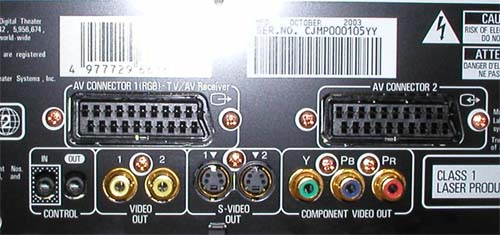

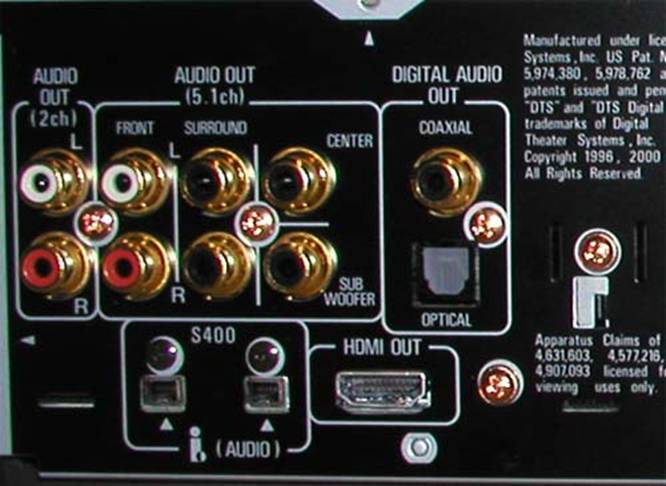

Zadní panel (Back panel)

Otevření přehrávače (Player open)

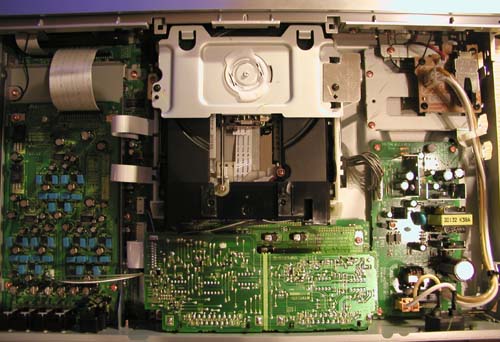

Otevření DV-868Ai  (Open - only remove case)

Odstranění analog audio, video a SCART desky
(Remove Analog audio, video and SCART board)

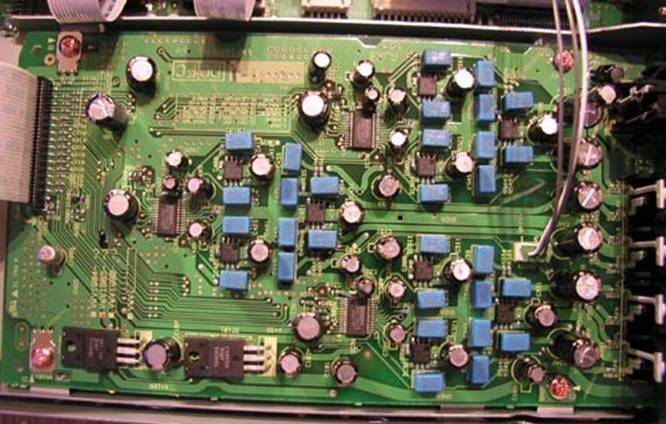

Analog Audio deska

Analog audio deska

D/A převodník pro všechny (all) kanály (PCM a DSD)
BB - PCM1738

Analogovy driver je 5532D (Dual OA)

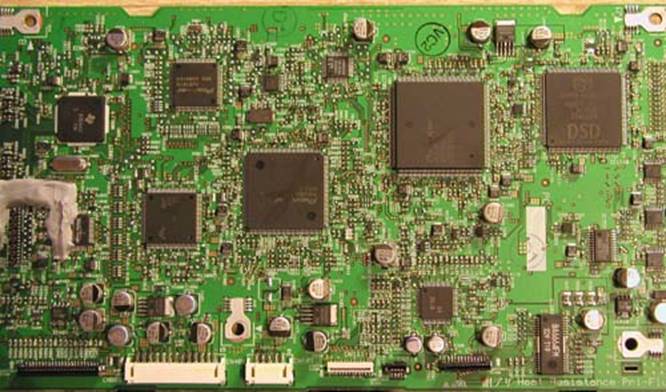

Digitalní video a audio deska

Digital video and audio deska (board - top)

Digital video and audio deska (board - bottom)

DSD decoder - Sony CXD2753R
Stejný jako u DV-747/757 (same in DV-747/757)

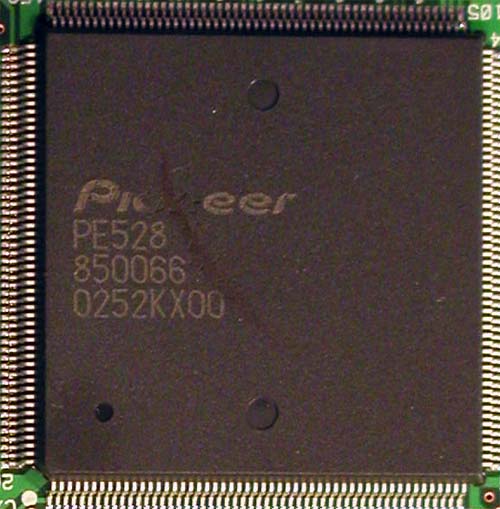

DVD Decoder SCRUT PE5286A
DV-757 měl stejný čip / same chip
(DV-747 měla čip PE5220A)

RF IC LA9704
DV-757 měl stejný čip / same chip
(DV-747 měla čip LA9701)

Systém control CPU PD6345A
(stejný/same u DV-757/747)

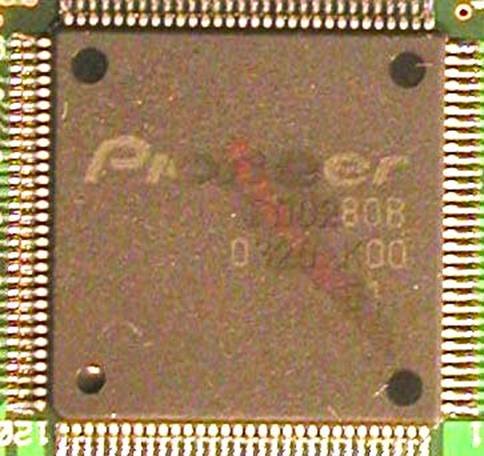

New chip - PD0280B scaler T-REX

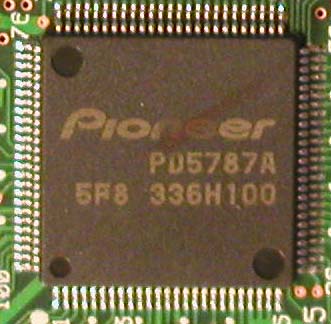

Pioneer FireWire interface PD5787A
(stejný/same u DV-757)

FireWire link interface TSB43CA42
(DV-757 měl čip  43CA43)

HDMI interface SiI9190CT64

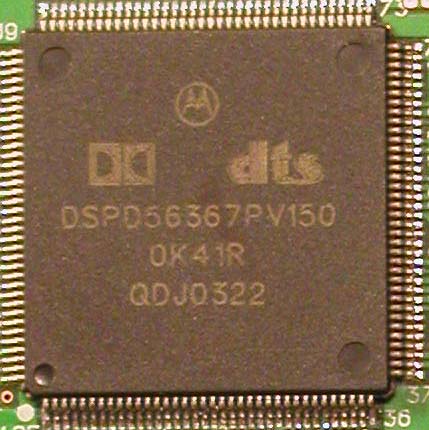

Motorola DSP - audio DTS/DD decoder
DSPD56367PV150
(DV-747/757 měl XCA56367PV150 - stejný/same)

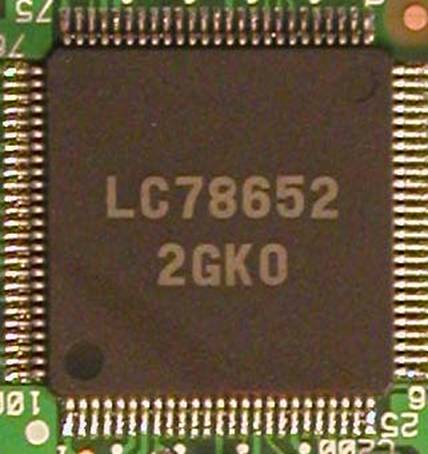

Servo DSP LC78652
stejný/same

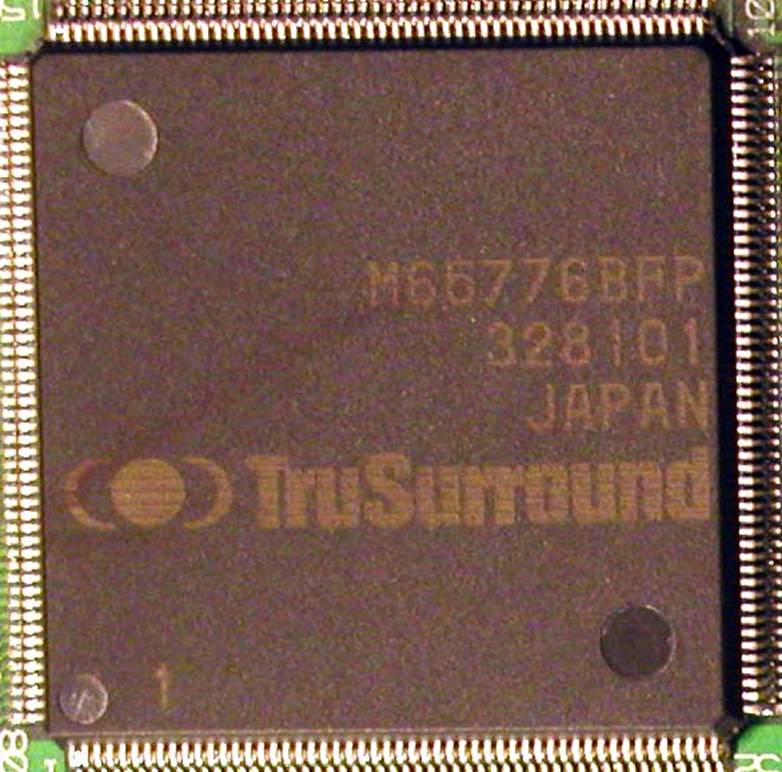

Mitsubishi MPEG2 decoder M65776BFP
(DV-747 měla čip M65774BFP)
(DV-757 měla čip M65776AFP)

Progressive scan CD0040AF

New video D/A ADV7314KST
(DV-757 měl čip ADV7300AKST)
(DV-747 měl čip ADV7300KST)
